发挥：本文采算科技主要先容纳米颗粒千里降的力学开头、胶体巩固机制、粒径和名义电荷影响。重心发挥纳米颗粒不一定长久悬浮，团员后的有用尺寸才是千里降快慢的要害。
纳米颗粒千里降的内容
单个纳米颗粒尺寸很小，布朗绽开不错对消部分重力影响，因此理思分散的几十纳米颗粒千里降很慢。但履行体系中颗粒会碰撞、团员、吸附盐离子或被高分子架桥，酿成更大的团簇，有用粒径增大后千里减慢度飞速高涨。
千里降来自爱力、浮力和流体阻力的均衡。关于低雷诺数球形颗粒，Stokes 定律给出 v = 2r2(ρp − ρf)g/(9η)。其中 v 为千里减慢度，r 为颗粒半径，ρp 和 ρf 永诀为颗粒和流体密度，η 为黏度，g 为重力加快度。

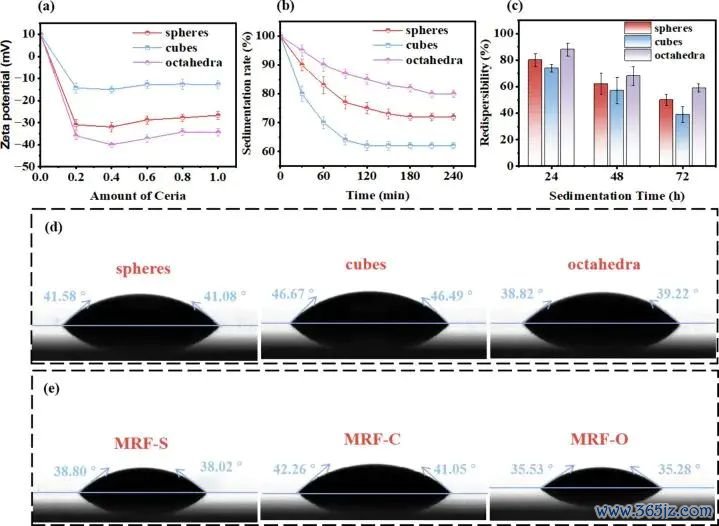

图1：氧化铈颗粒的 Zeta 电位和千里降相片平直关联名义电荷与巩固性。DOI：10.1021/acsomega.5c12727。
该公式最伏击的信息是 v 与 r2 成正比。若颗粒从 50 nm 团员到 500 nm，千里减慢度表面上增多 100 倍；若酿成 5 μm 软团员体，静置数小时就可能出现赫然分层。
胶体巩固机制
纳米分散液能否巩固，取决于眩惑和摒除相互作用的竞争。范德华眩惑会促使颗粒围聚，静电双电层或空间位阻则提供摒除。若摒除势垒弥漫高，颗粒碰撞后不易粘连；若势垒被盐压缩或聚合物架桥减轻，团员会加快。
DLVO 势能可示意为 VT(h) = VA(h) + VR(h)。其中 h 为颗粒间距，VA 是范德华眩惑能，VR 是静电摒除能。巩固分散常常条目总势垒赫然高于热能 kBT，不然布朗碰撞就足以跨过势垒。

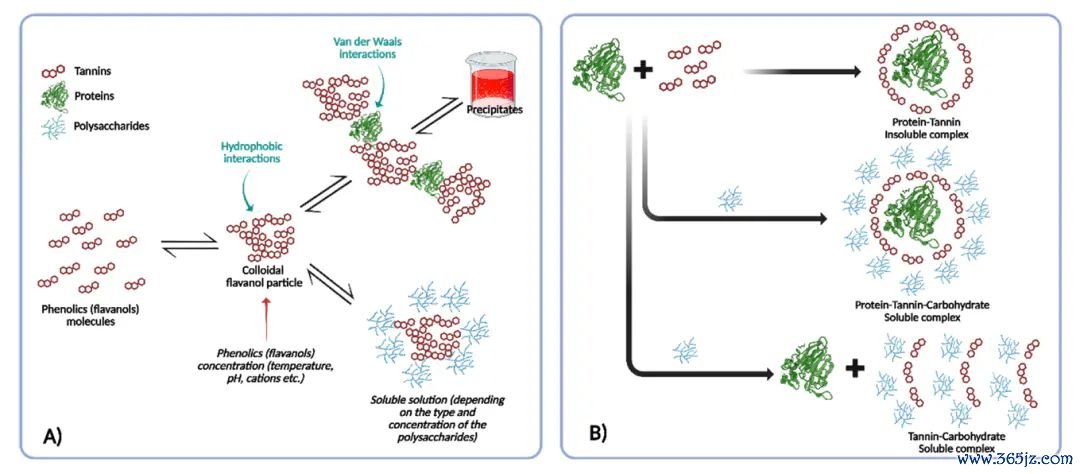

图2：胶体聚合模子发挥颗粒碰撞后是否粘连决定后续千里降旅途。DOI：10.1021/acs.jafc.6c01951。
Zeta 电位是常用西宾主张。水分散体系中 |ζ| 大于 30 mV 常被合计具有较好静电巩固性，低于 10–15 mV 时容易絮凝。但该动作并非扫数，高盐、高浓度和非水溶剂中，在线买世界杯平台空间位阻和溶剂化层相似伏击。
材料浆料中还存在剪切历史影响。超声可暂时打散团员体，但若名义莫得弥漫电荷或配体保护，静置后会再行团员。高固含浆料的颗粒碰撞频率更高，千里降时时与黏度、屈服应力和颗粒收集结构共同关系。
千里降的影响要素
粒径漫衍越宽，千里降越复杂。大颗粒先着落会扰动流场并拖带小颗粒，酿成压缩千里降；片状或棒状颗粒还会因取向和体式阻力偏离浅近Stokes 模子。履行分析应辘集 DLS、显微图和离心巩固性测试。

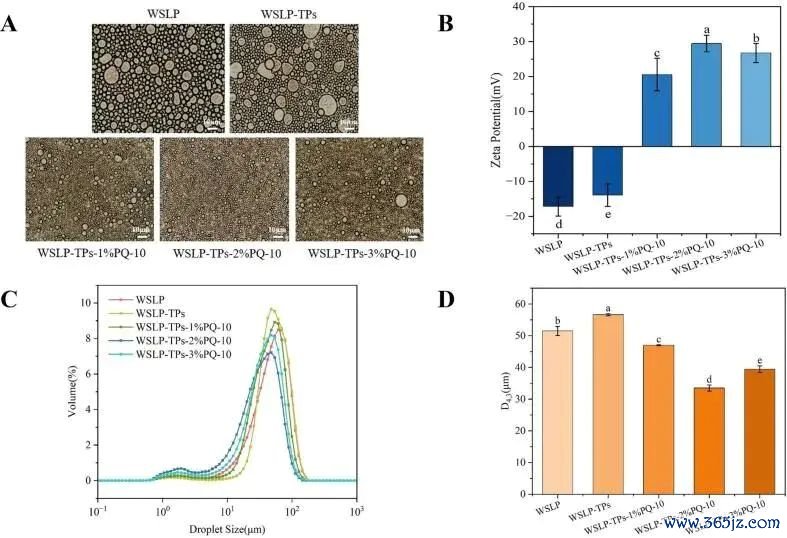

图3：乳液粒径和 Zeta 电位漫衍展示有用粒径变化对巩固性的影响。DOI：10.1016/j.fochx.2026.103842。
浓度也会改革千里减慢度。稀分散液类似单颗粒千里降，高浓度浆料中颗粒相互阻截，表不雅速率可用 Richardson–Zaki 关系 v = v0(1 − φ)n 描画。v0 为单颗粒速率，φ 为体积分数，n 与雷诺数和相互作用估计。
一个具体估算：CeO2 密度约 7.2 g cm−3，水的黏度约 1 mPa s。半径 50 nm 的理思颗粒千里降极慢；若团员成半径 1 μm 的团簇，r 增大 20 倍，速率约耕作 400 倍，静置巩固性会赫然变差。

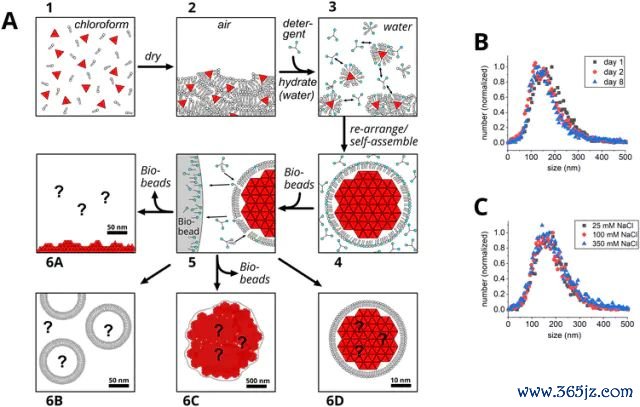

图4：量子点拼装经由体现疏水颗粒转入水相时易酿成团簇。DOI：10.1039/d6nr00297h。
若何提高纳米颗粒巩固性？
提高巩固性可从减小有用粒径、增多摒除势垒和提高介质黏度三方面脱手。常见才调包括调 pH 隔离等电点、加入分散剂或名义配体、放胆离子强度、进行名义接枝，以及通过增稠剂建树弱凝胶收集。
哄骗场景中，化学机械抛光液、陶瓷浆料、电板导电浆料和量子点墨水皆条目颗粒万古分均匀。若千里降导致表层浓度缩短、基层颗粒富集，涂布膜厚、抛光速率和发光均匀性皆会出现批次波动。

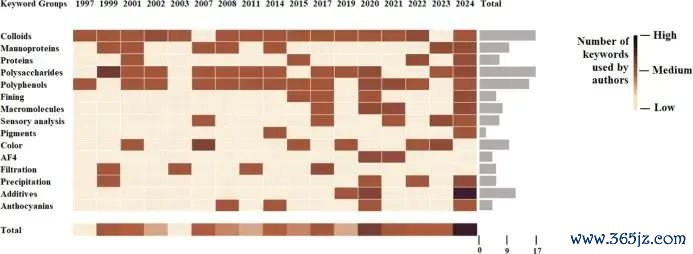

图5：胶体扣问要害词演化发挥千里降和巩固性持久依赖界面相互作用调控。DOI：10.1021/acs.jafc.6c01951。
评估千里降不成只拍静置相片。更可靠的才调包括离心加快实验、透光率随高度变化、Zeta 电位、粒径随时分演化和流变测试。若 DLS 粒径抓续增大而 ζ 接近零，即使短期外不雅看似均匀，也预示后续分层风险。
因此，纳米颗粒容易千里降的平直原因常不是“纳米太重”，而是分散情景失控后有用尺寸变大。甩腕名义化学和颗粒间相互作用在线买世界杯平台，比单纯延迟超声时分更能科罚持久巩固问题。
备案号:
